上海川滬閥門有限公司
電動高溫調節閥
閥體材質 WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑 DN15-350mm
壓力范圍 1.6、4.0、6.4、10.0、16.0、20.0Mpa
閥蓋形式 高溫型(0~560℃)
適用介質 蒸汽、導熱油等
執行機構 普通型、防爆型(ExdII BT4、CT6)、智能型(帶現場操作)
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

電動高溫調節閥 型號:ZRSP-GW/ZRSM-GW

電動高溫調節閥,是由單座調節閥或套筒調節閥加散熱片組成,適用于高溫介質,溫度超過200℃,如導熱油、蒸汽。接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

電動執行機構
電動高溫調節閥標配3810L電動執行機構機構,可以選配防爆型3810L電動執行機構和PSL電動執行機構(客戶可指定品牌電動執行機構),電源電壓為AC220V,選配AC380V 和DC24V。

電動高溫調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
流量特性 等百分比、直線型
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、套筒式
閥蓋形式 高溫型(+250~+450℃)
配置執行器類別 3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數 電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

電動高溫調節閥 性能參數

項目 指標值
基本誤差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

電動高溫調節閥 結構圖

電動高溫調節閥 結構圖

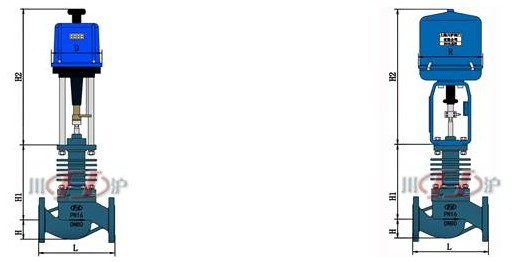

電動高溫調節閥 外形尺寸

公稱通徑 DN 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 396 428 428 436 415 464 507 690 840 632 725 882
H2 PSL 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 257 257 257 310 310 310 310 310
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要電動高溫調節閥產品詳細樣本。
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 防爆型電動調節閥
  • 電動調節閥
    防爆型電動調節閥(材質鑄鋼、配防爆型電動執行器、輸入輸出信號4-20mA)
  • 防爆型電動調節閥
  • 電動調節閥
    防爆型電動調節閥(材質不銹鋼、配防爆型電動執行器、輸入輸出信號4-20mA)
  • 電動高溫調節閥
  • 電動調節閥
    電動高溫調節閥(材質WC6、帶散熱片、耐高溫型、輸入輸出信號4-20mA)
  • 電動低溫調節閥
  • 電動調節閥
    電動低溫調節閥(材質不銹鋼、帶低溫管、低溫型、輸入輸出信號4-20mA)
  • 電動小流量調節閥
  • 電動調節閥
    電動小流量調節閥(材質不銹鋼、螺紋連接、閥芯閥座縮徑、輸入輸出信號4-20mA)
  • 電動襯氟調節閥
  • 電動調節閥
    電動襯氟調節閥(材質碳鋼襯氟、適合腐蝕性介質、輸入輸出信號4-20mA)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質碳鋼、配PSL型電動執行器、輸入輸出信號4-20mA)
  • 電動襯氟調節閥
  • 電動調節閥
    電動襯氟調節閥(材質碳鋼襯氟、適合腐蝕性介質、配PSL型電動執行器)
  • 電動溫度控制閥
  • 電動調節閥
    電動溫度控制閥(材質碳鋼、法蘭連接、帶溫度傳感器和集成溫度控制模塊)
  • 電動溫度調節閥
  • 電動調節閥
    電動溫度調節閥(材質碳鋼、高溫型、帶散熱片、輸入輸出信號4-20mA)
  • 電動三通調節閥
  • 電動調節閥
    電動三通調節閥(材質碳鋼、三通分流、配PSL型電動執行器、輸入輸出信號4-20mA)
  • 電動高溫調節閥
  • 電動調節閥
    電動高溫調節閥(材質不銹鋼、高溫型、帶散熱片、輸入輸出信號4-20mA)
  • VB7200型調節閥
  • 電動調節閥
    VB7200型調節閥(材質黃銅、內螺紋連接、精小型電動執行器)

電動高溫調節閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

電動高溫調節閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
