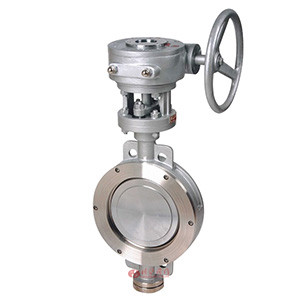

三偏心蝶閥型號：D373H

三偏心蝶閥采用三偏心(三維偏心)斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無摩擦，關閉時具有越關越緊，密封性能越可靠，開啟確定密封面完全脫離接觸，確保密封面不損傷。本蝶閥特殊的幾何結構，排除了其它類型蝶閥不能很好密封的缺點，保證了密封面完好的密封。本蝶閥密封面選擇具有耐腐蝕、耐高溫、使用壽命長的材料制作而成?？朔烁邷厥褂脮r(shí)熱膨脹閥門易泄漏的缺點。

執行機構選型
三偏心蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動對夾硬密封蝶閥（開關型和調節型控制信號4-20mA）和氣動對夾硬密封蝶閥（開關型和調節型控制信號4-20mA）

三偏心蝶閥零部件參數

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
驅動方式	手動、蝸輪傳動、氣動、電動
適用溫度	碳鋼 :-29℃～40℃ 不銹鋼-40℃～600℃

三偏心蝶閥性能參數

設計標準	GB/T12238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-1992；JB/T9092-1999

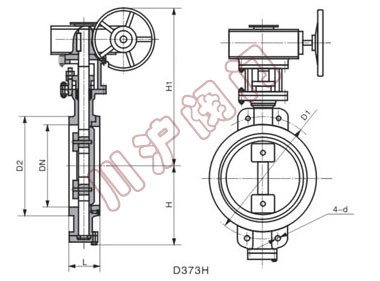

三偏心蝶閥結構圖

三偏心蝶閥安裝尺寸

公稱通徑		外形尺寸		連接尺寸(標準值)
公稱通徑		外形尺寸		PN0.6MPa		PN1.0MPa		PN2.5MPa		PN40MPa
毫米	英寸	L	H	D1	Z-d	D1	Z-d	D1	Z-d	D1	Z-d
50	2	43	112	110	4-14	125	4-18	125	4-18	125	4-14
65	21/2	46	115	130	4-14	145	4-18	145	8-18	145	8-18
80	3	49	120	150	4-18	160	8-18	160	8-18	160	8-18
100	4	56	138	170	4-18	180	8-18	190	8-22	190	8-22
125	5	64	164	200	8-18	210	8-18	220	8-26	220	8-26
150	6	70	175	225	8-18	240	8-22	250	8-26	250	8-26
200	8	71	208	280	8-18	295	8-22	310	12-26	320	12-30
250	10	76	243	335	12-18	350	12-22	370	12-30	385	12-33
300	12	83	283	395	12-22	400	12-22	430	16-30	450	16-33
350	14	92	310	445	12-22	460	16-22	490	16-33	510	16-36
400	16	102	340	495	16-22	515	16-22	550	16-36	585	16-39
450	18	114	380	550	16-22	565	20-26	600	20-36	610	20-39
500	20	127	410	600	20-22	620	20-26	660	20-36	670	20-42
600	24	154	470	705	20-26	725	20-30	770	20-39	/	/
700	28	165	550	810	24-26	840	24-30	875	24-42	/	/
800	32	190	640	920	24-30	950	24-33	990	24-48	/	/
900	36	203	710	1020	24-30	1050	28-33	1090	28-48	/	/
1000	40	216	770	1120	28-30	1160	28-36	1210	28-56	/	/
1200	48	254	890	1340	32-33	1380	32-39	1420	32-56	/	/

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要三偏心蝶閥產品詳細樣本。

蝶閥
蝶閥（材質不銹鋼、對夾連接、橡膠密封、帶手柄）

蝶閥
蝶閥（材質碳鋼、對夾連接、四氟密封、帶手柄）

蝶閥
粉體蝶閥（材質鋁合金、法蘭連接、橡膠密封、帶手柄）

蝶閥
蝶閥（材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪）

蝶閥
對夾式通風蝶閥（閥體材質碳鋼、對夾連接、帶蝸輪箱）

蝶閥
法蘭式通風蝶閥（閥體材質碳鋼、法蘭連接、帶蝸輪箱）

蝶閥
對夾蝶閥（閥體材質碳鋼、橡膠密封、對夾式）

蝶閥
信號蝶閥（閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱）

蝶閥
三偏心蝶閥（材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱）

蝶閥
伸縮蝶閥（閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱）

電動蝶閥說明書	下載
電動軟密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
電動三偏心硬密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
電動三偏心硬密封蝶閥法蘭式說明書-上海川滬閥門有限公司	點擊下載
電動粉體蝶閥說明書-上海川滬閥門有限公司	點擊下載
電動衛生級蝶閥說明書-上海川滬閥門有限公司	點擊下載
電動通風蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動蝶閥說明書	下載
氣動軟密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥法蘭式說明書-上海川滬閥門有限公司	點擊下載
氣動粉體蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動衛生級蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動通風蝶閥說明書-上海川滬閥門有限公司	點擊下載

三偏心蝶閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

三偏心蝶閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
