上海川滬閥門有限公司
氣動管夾閥圖片

氣動管夾閥 型號:GJ641X

氣動管夾閥由閥體、 橡膠管套、 閥桿、 上下壓板、 拉桿、 氣動頭等零件組成。
工作原理:
氣動頭通氣時, 使閥桿向下運動來帶動上下壓板以壓縮管套進行關閉, 反之即行開啟。 壓板在拉桿之間上下往復運動完成閥 門開閉工作。
安裝及維護:
1)本閥門在管道上任意安裝, 沒有介質流向限制。2)本閥門維護成本低, 沒有需要定期更換的閥座、 密封填料、 密
封圈或伸縮管膠管是管夾閥唯一需要更換的零件,一旦更換了膠管, 閥門就像新閥門一樣。 本閥門很少需要其他零件庫存。

氣動管夾閥 技術參數

閥體 鋁合金、鑄鐵、碳鋼
套管 橡膠
壓板 鑄鐵
拉桿 鑄鐵
托架 球墨鑄鐵
手輪 鑄鐵
耐溫 ≤80℃
適用介質 礦漿、磨料、干濕型粉塵類

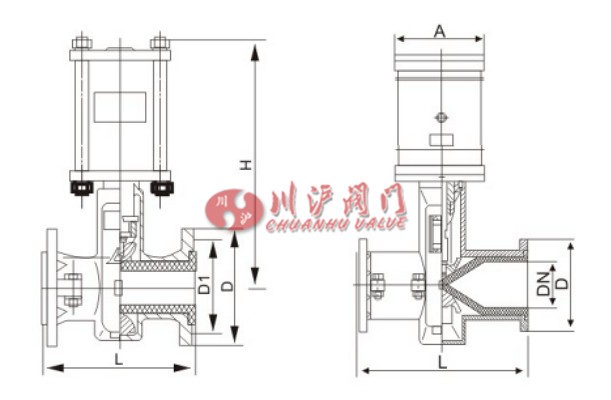

氣動管夾閥 結構圖

氣動管夾閥結構圖

氣動管夾閥 安裝尺寸

公稱通徑 (DN) 公稱壓力 (MPa) 工作壓力 (MPa) L L1 D D1 Z-Φ H A 重量 (kg)
25 0.6 0.6 160 124 115 85 4-14
32 165 145 *140 100 4-18
40 190 157 *150 110 4-18
50 210 160 160 125 4-18
65 250 199 180 145 4-18
80 300 222 195 160 4-18
100 350 250 215 180 8-18
125 430 318 245 210 8-18
150 500 350 280 240 8-23 1000 265
200 0.4 0.4 650 446 335 295 8-23 1174 330
250 800 516 *395 350 12-23
300 950 562 *445 400 12-23
  采用標準     設計與制造:Q/JBGN02     結構長度:Q/JBGN02     法蘭連接尺寸:JB78(PN1.0MPa)
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要?dú)鈩?dòng)管夾閥產品詳細樣本。
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質碳鋼、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鑄鐵、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鋁合金、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鑄鐵、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鑄鐵、法蘭連接、配精小型電動執行器、調節型、電壓AC220V)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鑄鐵、法蘭連接、配雙作用或單作用氣缸、帶控制附件)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鋁合金、法蘭連接、配雙作用或單作用氣缸、帶控制附件)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鋁合金、法蘭連接、一體化設計、重量輕結構緊湊)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鋁合金、法蘭連接、一體化設計、重量輕結構緊湊、配電磁閥)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質碳鋼、法蘭連接、一體化設計、重量輕結構緊湊)
  • 手動管夾閥
  • 管夾閥
    手動管夾閥(材質鑄鐵、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動管夾閥
  • 管夾閥
    手動管夾閥(材質鋁合金、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動管夾閥
  • 管夾閥
    手動管夾閥(材質碳鋼、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動隔膜閥
  • 管夾閥
    手動隔膜閥(材質鑄鐵、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動隔膜閥
  • 管夾閥
    手動隔膜閥(材質鑄鐵、法蘭連接、帶手輪、四氟襯套、可根據現場介質選用)
  • 氣動隔膜閥
  • 管夾閥
    氣動隔膜閥(材質鑄鐵、法蘭連接、橡膠襯套,配氣缸帶手動,帶限位開關)
管夾閥說明書 下載

氣動管夾閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動管夾閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
