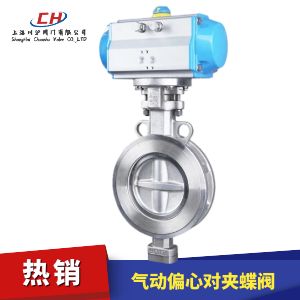

氣動對夾蝶閥圖片

氣動對夾蝶閥 型號:CHD673F/CHD673H

氣動對夾蝶閥是由氣動執行器和三偏心金屬硬密封對夾蝶閥組成,安裝對應的閥門附件可以用來切斷和調節的場合使用,例如:配電磁閥換向閥、限位開關等用在開關和切斷的場合,配閥門定位器,給出模擬量控制信號4-20mA,可以控制閥門開度大小,來實現調節管道壓力、流量、溫度的大小。

附件選型
氣動對夾蝶閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)

氣動對夾蝶閥 技術參數

公稱通徑 mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
公稱壓力 MPa 0.6、1.0、1.6、2.5
連接方式 對夾式
動作范圍 0~90°
密封形式 金屬密封
執行器型號 GT、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動對夾蝶閥 零部件參數

零件名稱 材料名稱
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 聚四氟乙烯、柔性石墨

氣動對夾蝶閥 技術規范

設計依據 GB標準
設計標準 GB/12238
結構長度 法蘭 連接 GB/12221
連接法蘭尺寸 GB/9113、JB/T79
試驗和檢驗 JB/T9002

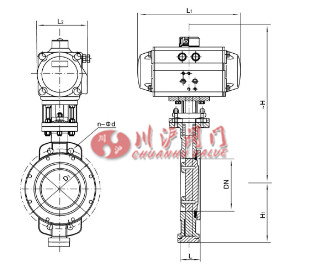

氣動對夾蝶閥 結構圖

氣動對夾蝶閥結構圖

氣動對夾蝶閥 外形尺寸

公稱通徑 外形尺寸 連接尺寸(標準值)
L L1 L2 ~H H1 D1 n-Φd
50 43 159 83 277 65 125 4-18
65 46 211 95 287 75 145 4-18
80 46 248 107 365 85 160 8-18
100 52 269 123 426 130 180 8-18
125 56 315 141 436 175 210 8-18
150 56 345 152 466 190 240 8-22
200 60 409 172 593 215 295 12-22
250 68 438 187 682 265 355 12-26
300 78 550 215 725 305 410 12-26
350 78 600 240 832 340 470 16-26
400 102 633 262 862 360 525 16-30
450 114 633 262 945 400 585 20-30
500 127 730 300 1058 430 650 20-33
600 154 1320 440 1108 190 770 20-36
700 165 1430 480 1170 555 840 24-36
800 190 1430 480 1325 620 950 24-39



由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要?dú)鈩?dòng)對夾蝶閥產品詳細樣本。
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件)
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥(材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥(材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥(材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關)
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥(材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型)
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥(材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件)
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥(材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋)
  • 氣動塑料蝶閥
  • 氣動蝶閥
    氣動塑料蝶閥(材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋)
  • 氣動襯膠蝶閥
  • 氣動蝶閥
    氣動襯膠蝶閥(材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件)
  • 氣動軟密封蝶閥
  • 氣動蝶閥
    氣動軟密封蝶閥(材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動硬密封蝶閥
  • 氣動蝶閥
    氣動硬密封蝶閥(材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸)
  • 氣動衛生級蝶閥
  • 氣動蝶閥
    氣動衛生級蝶閥(材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器)
  • 氣動調節蝶閥
  • 氣動蝶閥
    氣動調節蝶閥(材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器)

氣動對夾蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動對夾蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
