上海川滬閥門有限公司

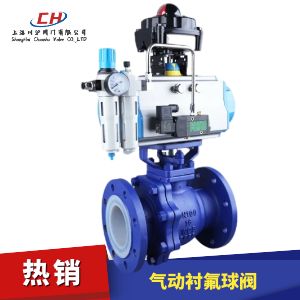

氣動襯氟球閥圖片
閥體材質 WCB襯F46、304襯F46、316襯F46
公稱通徑 DN15~250mm
公稱壓力 PN1.6MPa、2.5MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~150℃)
執行機構 雙作用氣缸、單作用氣缸(彈簧復位)
控制附件 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

氣動襯氟球閥 型號:CHQ641F46

氣動襯氟球閥是由角行程氣動執行機構和襯氟球閥組成。襯氟球閥閥體材質為碳鋼或者不銹鋼,內襯聚四氟乙烯,作為耐腐性閥門首要選擇。氣動襯氟球閥不僅可以在一般的液體、氣體場合下使用,在強酸、強堿的工作場合中被廣泛的使用。耐腐蝕球閥通過配閥門定位器,接收控制信號4-20mA,用來調節管道介質流量,也可以通過電磁換向閥來控制開關。

附件選型
氣動襯氟球閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)

氣動襯氟球閥 技術參數

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
公稱壓力(MPa) PN1.0、1.6MPa
泄漏量 軟密封:零泄漏
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 "O"型球形閥芯
密封填料 聚四氟乙烯(PTFE)
連接形式 法蘭
可調范圍 DN15-65 DN80-300
250:1
基本誤差 帶定位器:小于全行程的±2%
死區 帶定位器:小于全行程的2%
適用溫度 密封面
PTFE≤150℃
配置執行機構 AT、AW系列單雙作用氣動執行機構
控制方式 開關兩位控制、4-20mA模擬量控制

氣動襯氟球閥 零部件參數

零件名稱 材料名稱
閥體、閥蓋 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球體 2Cr13+F46 304+F46 316+F46 316L+F46
閥桿 2Cr13+F46 304+F46 316+F46 316L+F46
閥座密封圈 PTFE、碳素纖維+PTFE
密封填料 聚四氟乙烯填料

氣動襯氟球閥 結構圖

氣動襯氟球閥結構圖

氣動襯氟球閥 外形尺寸

公稱通徑DN(mm) 主要尺寸 法蘭尺寸
PN1.6MPa PN2.5MPa
L H L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 140 95 65 46 4-14 95 65 46 4-14
20 140 191 140 105 75 45 4-14 105 75 56 4-14
25 150 193 140 115 85 65 4-14 115 85 65 4-14
32 165 212 164 140 100 76 4-18 140 100 76 4-18
40 180 217 164 150 110 84 4-18 150 110 84 4-18
50 200 260 190 165 125 99 4-18 165 125 99 4-18
65 220 293 210 185 145 118 4-18 185 145 118 8-18
80 250 323 247 200 160 132 8-18 200 160 132 8-18
100 280 382 276 220 180 156 8-18 235 190 156 8-22
125 320 468 348 250 210 184 8-18 270 220 184 8-26
150 360 510 378 285 240 211 8-22 300 250 211 8-26
200 400 655 524 340 295 266 12-22 360 310 274 12-26
250 630 / / 405 355 319 12-26 425 370 330 12-30
300 750 / / 460 410 370 12-26 485 430 389 16-30
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動襯氟球閥產品詳細樣本。
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、法蘭連接、配雙作用氣缸或單作用氣缸、不帶附件)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶電磁換向閥電壓AC220V或DC24V)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶ASCO電磁閥和限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶手輪可手動開閉、帶電磁閥)
  • 氣動超薄球閥
  • 氣動球閥
    氣動超薄球閥(材質不銹鋼、對夾連接、配雙作用氣缸或單作用氣缸、不帶附件)
  • 氣動塑料球閥
  • 氣動球閥
    氣動塑料球閥(材質UPVC、雙由令連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動塑料球閥
  • 氣動球閥
    氣動塑料球閥(材質PP、法蘭連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動真空球閥
  • 氣動球閥
    氣動真空球閥(材質不銹鋼、活套法蘭連接、配雙作用或單作用氣動執行器、帶限位開關)
  • 氣動三通衛生級球閥
  • 氣動球閥
    氣動三通衛生級球閥(材質不銹鋼、卡箍連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動保溫球閥
  • 氣動球閥
    氣動保溫球閥(材質不銹鋼、帶保溫夾套、配雙作用或但作用氣缸、帶防爆電磁閥)
  • 氣動V型調節球閥
  • 氣動球閥
    氣動V型調節球閥(材質不銹鋼、V型球閥、配雙作用或單作用氣缸、帶定位器)
  • 氣動V型調節球閥
  • 氣動球閥
    氣動V型調節球閥(材質碳鋼、V型球閥、配雙作用或單作用氣缸、帶保位閥、帶定位器)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質不銹鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥、帶限位開關)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質不銹鋼、帶手輪、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(閥體材質碳鋼、配雙作用或單作用氣缸、配防爆型電磁閥、防爆型限位開關)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥、限位開關)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、鍛造、配雙作用或單作用氣缸、帶雙電控電磁閥、帶限位開關)
  • 氣動三通內螺紋球閥
  • 氣動球閥
    氣動三通內螺紋球閥(材質不銹鋼、螺紋連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動襯氟球閥
  • 氣動球閥
    氣動襯氟球閥(材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶限位開關)
  • 氣動襯氟球閥
  • 氣動球閥
    氣動襯氟球閥(材質碳鋼襯氟、帶手輪、配雙作用或單作用氣缸、帶電磁閥、限位開關)
  • 氣動V型襯氟球閥
  • 氣動球閥
    氣動V型襯氟球閥(材質碳鋼襯氟、V型球閥、配雙作用或單作用氣缸、不帶附件)
  • 氣動V型襯氟球閥
  • 氣動球閥
    氣動V型襯氟球閥(材質碳鋼襯氟、V型球閥、配雙作用或單作用氣缸、配山武智能定位器)
  • 氣動高壓球閥
  • 氣動球閥
    氣動高壓球閥(材質不銹鋼、配雙作用或單作用氣缸、帶電磁閥、限位開關、空氣減壓閥)
  • 氣動高壓球閥
  • 氣動球閥
    氣動高壓球閥(材質不銹鋼、配雙作用或單作用氣缸、配對法蘭、帶全套附件)
  • 氣動V型球閥
  • 氣動球閥
    氣動V型球閥(材質碳鋼、V型球閥、配雙作用或單作用氣缸、帶限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、配雙作用氣缸、配防爆電磁閥、防爆限位開關和空氣減壓閥)
  • 氣動調節球閥
  • 氣動球閥
    氣動調節球閥(材質不銹鋼、配雙作用或單作用氣缸、配閥門定位器、輸入信號4-20mA)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥、限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、配雙作用氣缸、帶電磁閥、限位開關、防爆接管)

氣動襯氟球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動襯氟球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
