上海川滬閥門有限公司

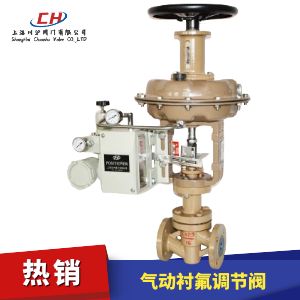

氣動襯氟調節閥圖片
閥體材質 WCB襯F46、304襯F46、316襯F46
公稱通徑 DN15-300mm
壓力范圍 1.0、1.6Mpa
閥蓋形式 標準型(-30~150℃)、波紋管型(-30~150℃)
適用介質 酸、堿、鹽等腐蝕性介質
控制附件 HEP定位器、YT定位器、西門子定位器、山武定位器、電磁閥、限位開關、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

氣動襯氟調節閥 型號:ZJSP

氣動襯氟調節閥是閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯,高壓襯氟塑工藝,又采用聚四氟乙烯波紋管密封。襯四氟氣動調節閥具有對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而襯四氟氣動調節閥廣泛適用于化工、冶金、醫藥等行業中。

閥門定位器
氣動襯氟調節閥標配HEP閥門定位器,控制信號4-20mA(選配帶反饋信號4-20mA)。氣動調節閥可以配國產YT-1000L型定位器或者是進口閥門定位器,如山武定位器、西門子定位器、韓國永泰定位器等進口品牌定位器。

氣動襯氟調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 150
閥座直徑 20 25 32 40 50 65 80 100 150
額定流量系數(KV) 5.0 8 12 20 32 50 70 100 240
允許壓差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程 16 25 40 60
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B45
閥芯形式 單座柱塞式襯氟閥芯
流量特性 快開特性
法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
連接形式 法蘭(FF RF RTJ)
閥蓋形式 標準型-40~+150℃、波紋管型-40~+150℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料

氣動襯氟調節閥 零部件參數

零部件 材質
閥體、閥蓋 ZG230-450襯F46
閥座、閥芯 304襯F46
閥桿 304襯F46
導向套 304襯F46
波紋管 不銹鋼+F46

氣動襯氟調節閥 性能參數

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

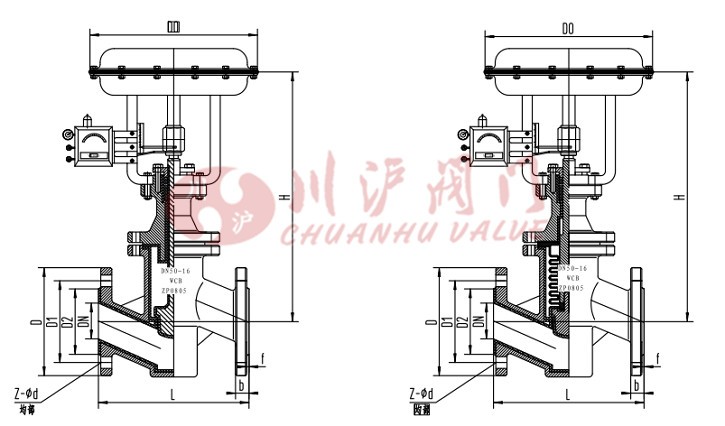

氣動襯氟調節閥 結構圖

氣動襯氟調節閥結構圖

氣動襯氟調節閥 外形尺寸

公稱通徑 膜頭外徑 結構長度 法蘭尺寸 高度
D0 L D D1 D2 f b Z-φd H
DN15 285 130 95 65 45 3 16 4-φ14 487
DN20 285 150 105 75 55 3 18 4-φ14 487
DN25 285 160 115 85 65 3 18 4-φ14 493
DN32 285 180 140 100 78 3 18 4-φ18 524
DN40 285 200 150 110 85 3 18 4-φ18 530
DN50 285 230 165 125 100 3 18 4-φ18 538
DN65 360 290 185 145 120 4 18 8-φ18 686
DN80 360 310 200 160 135 4 20 8-φ18 706
DN100 360 350 220 180 155 4 20 8-φ18 726
DN125 470 400 250 210 185 4 22 8-φ18 969
DN150 470 480 285 240 210 5 22 8-φ22 969
DN200 470 600 340 295 265 5 24 8-φ22 1009
DN250 580 730 395 350 320 5 26 12-φ22 1353
DN300 580 850 445 400 368 5 26 12-φ22 1390
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動襯氟調節閥產品詳細樣本。
