手動插板閥

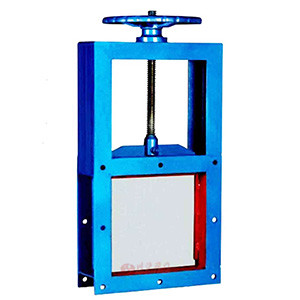

手動插板閥圖片

手動插板閥 型號：LMD

手動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛應用于礦山、糧食等行業控制流量變化或迅速切斷（特料直徑≤50mm）。

附件選型
手動插板閥又稱為螺旋閘閥，可配Z型電動執行組成電動插板閥，用于切斷管道中介質，或者配氣動執行機構，組成氣動插板閥。

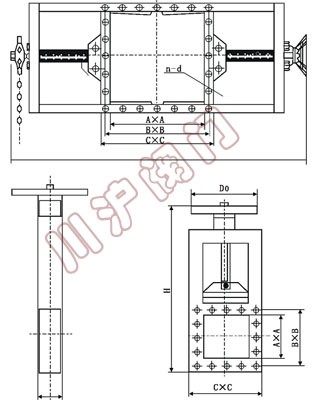

手動插板閥 結構圖

手動插板閥結構圖

手動插板閥 外形尺寸

LMD型螺旋閘門、手動插板閥外形結構尺寸
類別 A×A B×B C×C L H D0 n-d
單向 220×200 256×256 296×296 100 820 300 8-φ12
250×250 306×306 346×346 100 930 340 8-φ14
300×300 356×356 396×396 100 1050 380 8-φ14
400×400 456×456 496×496 100 1140 445 12-φ14
450×450 510×510 556×556 120 1450 530 12-φ18
500×500 560×560 606×606 120 1610 580 16-φ18
雙向 600×600 660×660 706×706 120 1830 450 16-φ18
700×700 770×770 820×820 140 2130 450 20-φ18
800×800 870×870 920×920 140 2440 450 20-φ18
900×900 974×974 1030×1030 160 2660 450 24-φ23
1000×1000 1074×1074 1130×113 160 2870 450 24-φ23
說明 LMD-單向 Ⅰ-手輪 鏈條節數M=0.105×-113（×是絲桿中心離地面高度）距地面小于1.7米用于手輪大于1.7米用鏈輪
LMD-雙向 Ⅱ-鏈條
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要手動插板閥產品詳細樣本。

手動插板閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

手動插板閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
