上海川滬閥門有限公司

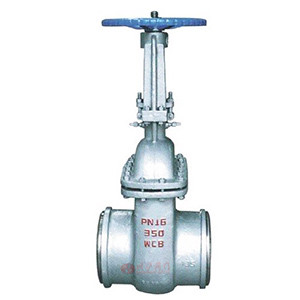

水封閘閥圖片

水封閘閥 型號:DSZ64H

水封閘閥適用于公稱壓力≤10.0MPa,工作溫度≤425℃,工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用,尤其適用于火電廠汽機真空冷凝系統。

產品特點
1、采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠 2、產品結構簡單、緊湊合理、檢修方便、使用壽命長 3、在管路上作啟閉裝置用,必須處于全開或全閉狀態,不得用于調節流量 4、閥門連接方式有法蘭和焊接兩種,驅動方式為手動和電動

水封閘閥 技術參數

公稱壓力(MPa)
殼體強度試驗 1.0 1.6 2.5 4.0 6.4 10.0
密封試驗 1.5 2.4 3.8 6.0 9.6 15.0
上密封試驗 1.1 1.8 2.8 4.4 7.0 11.0
氣密封試驗 1.1 1.8 2.8 4.4 7.0 11.0
適用范圍
產品類型 適用溫度(℃) 適用介質
碳鋼型 ≤425 水、蒸汽、油品、非腐蝕性氣體
合金型 ≤540

水封閘閥 結構圖

水封閘閥結構圖

水封閘閥 外形尺寸

公稱通徑
DN

L H DO PNl.6MPa PN2.5MPa
D D1 D D1
50 250 334 250 58 50 64 4g
65 270 439 250 75 65 82 67
80 280 495 300 91 79 95 77
100 300 575 350 11O 97 117 101
125 325 587 350 136 121 144 126
150 350 607 350 163 146 172 158
200 400 740 400 223 202 223 202
250 450 863 400 278 254 278 254
300 500 990 400 330 305 330 305
350 550 1137 500 382 352 382 352
400 600 1523 500 432 399 432 39g
450 650 1618 600 485 451 485 451
500 700 1657 600 535 501 535 499
600 800 1746 700 636 601 636 599

公稱通徑
DN
L D PN4.O/MPa PN6.4/MPa PNlO.0/MPa
D1 H D0 D1 H DO D1 H D0
50 250 64 49 345 300 50 350 300 49 350 300
65 270 83 67 441 300 66 447 300 64 447 300
80 280 96 79 495 350 77 499 350 75 499 350
100 300 117 101 575 350 99 582 400 87 582 400
125 325 144 126 587 400 129 590 400 125 590 400
150 350 172 152 607 400 150 611 450 145 611 450
200 400 223 200 740 450 198 745 550 190 747 550
250 450 278 252 863 550 246 867 650 236 869 650
300 500 330 302 1008 650 294 1008 750 282 1013 750
350 550 382 350 1142 750 342 1148 800 334 1148 850
400 650 432 397 1527 850 387 1531 900 377 1533 950
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要水封閘閥產品詳細樣本。

水封閘閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

水封閘閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
