上海川滬閥門有限公司

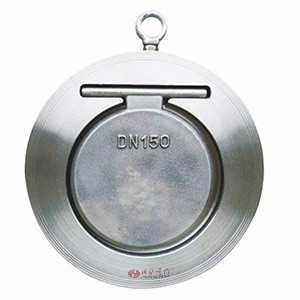

對夾單瓣旋啟式止回閥圖片

對夾單瓣旋啟式止回閥 型號:H74H

對夾單瓣旋啟式止回閥采用采用短型結構尺寸和單閥瓣旋啟式設計,相比傳統的旋啟式止回閥,該系列閥門具有無外漏、水平安裝,密封性能好、線性震動小、壓降小和零座圈磨損優勢,特別是水平安裝時閥門開閥壓力小。

產品特點:
1、結構與長度短,其結構長度只有傳統法蘭止回閥1/4-1/8 2、體積小、重量輕,其重量只有傳統法蘭止回閥1/4-1/20 3、閥瓣關閉快速,水錘壓力小 4、水平管道使用,安裝方便

對夾單瓣旋啟式止回閥 技術參數

公稱壓力(MPa) 1.6 2.5 4.0
密封試驗壓力(MPa) 1.76 2.75 4.4
殼體試驗壓力(MPa) 2.4 3.75 6.0
適用溫度(℃) WCB≤350,304/316≤200
材料 閥體 WCB,304,316
閥板 WCB,304,316
密封圈 合金鋼,橡膠

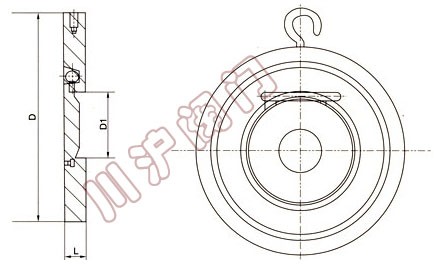

對夾單瓣旋啟式止回閥 結構圖

對夾單瓣旋啟式止回閥結構圖

對夾單瓣旋啟式止回閥 外形尺寸

對夾單瓣旋啟式止回閥外形尺寸
通徑
DN
L D1 D
PN1.0、1.6MPa PN2.5、4.0MPa 1.0MPa 1.6MPa 2.5MPa 4.0MPa
50 19 19 25 109 109 109 109
65 19 19 38 129 29 129 129
80 19 19 46 144 144 144 144
100 19 19 71.5 164 164 170 170
125 19 19 95 194 194 196 196
150 19 29 114 220 220 226 226
200 29 29 140 275 275 286 293
250 29 38 188 330 331 343 355
300 38 51 216 380 386 403 420
350 44 51 263 440 446 460 477
400 51 51 305 491 495 517 549
450 60 76 356 541 558 567 574
500 64 83 406 596 620 622 626
600 70 90 482 698 732 734 745
700 80 90 562 813 804 831 -
800 90 100 464 918 912 942 -
900 90 100 738 1018 1012 1040 -
1000 100 120 846 1124 1126 1155 -
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要對夾單瓣旋啟式止回閥產品詳細樣本。

對夾單瓣旋啟式止回閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

對夾單瓣旋啟式止回閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求

  • 升降式止回閥
  • 升降式止回閥
    升降式止回閥(材質不銹鋼、法蘭連接、適用于水、蒸汽、油品、硝酸、強氧化性等介質)
  • 旋啟式止回閥
  • 旋啟式止回閥
    旋啟式止回閥(材質不銹鋼、法蘭連接、適用于水、蒸汽、油品、硝酸、強氧化性等介質)
  • 保溫止回閥
  • 保溫止回閥
    保溫止回閥(材質不銹鋼、高壓、鍛造不銹鋼、法蘭連接、適合需要保溫的介質使用)
  • 蝶式止回閥
  • 蝶式止回閥
    蝶式止回閥(閥體材質不銹鋼、對夾式連接、適合水、氣體等場合使用)
  • 單瓣止回閥
  • 單瓣止回閥
    單瓣止回閥(閥體材質不銹鋼、對夾式連接、單瓣式)
  • 鍛鋼止回閥
  • 鍛鋼止回閥
    鍛鋼止回閥(材質A105,鍛打、法蘭連接、高壓)
  • 鍛打不銹鋼止回閥
  • 鍛打不銹鋼止回閥
    鍛打不銹鋼止回閥(閥體材質不銹鋼、法蘭連接、高壓)
  • 鍛打螺紋止回閥
  • 鍛打螺紋止回閥
    鍛打螺紋止回閥(閥體材質不銹鋼、內螺紋連接)
止回閥說明書 下載
