上海川滬閥門有限公司

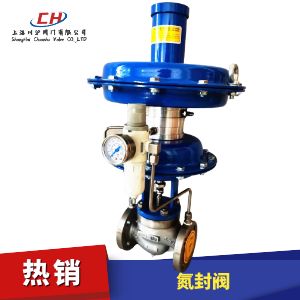

氮封閥圖片
閥體材質 WCB、304不銹鋼、316不銹鋼
公稱通徑 DN15-100mm
壓力范圍 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa Class150,300
作用形式 壓閉式
適用介質 氮?dú)?、壓縮空氣、天然氣等
執行機構 膜片式
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

氮封閥 型號:ZZYVP

帶指揮器操作調壓氮封閥由供氮裝置和泄氮裝置兩部分組成。供氮裝置由指揮器和主閥兩部分組成。主要用于儲罐頂部氮?dú)鈮毫愣刂?,以保護罐內物料不被氮化及儲罐安全。

閥門選型
當儲罐進液閥開啟,向罐內添加物料時,液面上升,氣相部分容積減小,壓力升高,當罐內壓力升至高于泄氮裝置壓力設定值時,泄氮裝置打開,向外界釋放氮?dú)猓构迌?nèi)壓力下降,降至泄氮裝置壓力設定點時,泄氮裝置自動關閉。
當儲罐出液閥開啟,用戶放料時,液面下降,氣相部分容積增大,罐內壓力降低,供氮裝置開啟,向儲罐注入氮?dú)?,使罐?nèi)壓力上升,當罐內壓力上升至供氮裝置自動關閉。

氮封閥 技術參數

公稱通徑 20 25 40 50 80 100 150
閥座直徑 6 15 20 25 32 40 50 65 80 100 125 150
額定流量系數Kv 3.2 5 8 10 20 32 50 80 100 160 250 400
壓力調節范圍 0.5~70 20~120 60~400 300~700 500~1000 KPa
公稱壓力PN 1.0、1.6 MPa
被調介質溫度 80、200 ℃
流量特性 快開型
調節精度 5%
允許壓降(MPa) 1.6 1.6 1.1 0.6 0.4
薄膜有效面積(C㎡) 200 280 400
允許泄漏量 符合ANSIB16.104—1976 IV級
閥蓋形式 標準型 (整體式)
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式 單座型閥芯
流量特性 直線性

氮封閥 零部件參數

零件名稱 零件材料
閥體(代號) WCB (C) CF8 (P) CF8M (R) CF3M (RL)
閥座 304 304 316 316L
墊芯 304 304 316 316L
閥蓋 Q235 304 316 316L
閥桿 304 304 316 316L
下膜蓋 Q235
膜片 EPDM或FKM夾纖維
上膜蓋 Q235
壓蓋 Q235
螺紋蓋 Q235

氮封閥 結構圖

氮封閥結構圖

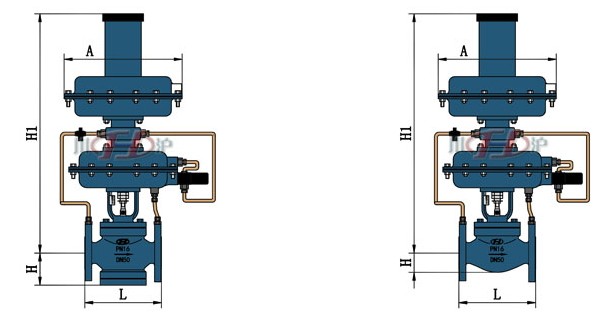

氮封閥 外形尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150
L 150 160 180 200 230 290 310 350 400 480
H 老型 105 117 120 139 144 188 208 220 268 278
精小型 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
H1 330 330 350 350 360 430 440 450 520 650
A 310 400
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要氮封閥產品詳細樣本。
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥(材質碳鋼、法蘭連接、頂裝薄膜式、適合常溫介質)
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥(材質碳鋼、頂裝薄膜式、帶冷凝管、適合高溫介質)
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥(材質碳鋼、法蘭連接、頂裝彈簧式、適合常溫介質)
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥(材質不銹鋼、活塞式、適合高壓介質調壓)
  • 氮封閥
  • 自力式調節閥
    氮封閥(材質碳鋼、法蘭連接、供氮系統上作為進氮閥使用、也叫帶指揮器自力式壓力調節閥)
  • 氮封閥
  • 自力式調節閥
    氮封閥(材質不銹鋼、法蘭連接、供氮系統上作為進氮閥使用)
  • 泄氮閥
  • 自力式調節閥
    泄氮閥(材質碳鋼、法蘭連接、供氮系統上作為出氮閥使用,也叫自力式微壓調節閥)
  • 泄氮閥
  • 自力式調節閥
    泄氮閥(材質不銹鋼、法蘭連接、供氮系統上作為出氮閥使用,也叫自力式微壓調節閥)
  • 電動溫度控制閥
  • 電動調節閥
    電動溫度控制閥(材質碳鋼、法蘭連接、帶溫度傳感器和集成溫度控制模塊)
  • 自力式溫度調節閥
  • 自力式調節閥
    自力式溫度調節閥(材質碳鋼、法蘭連接、十字形、適合120度一下介質調溫)
  • 自力式溫度調節閥
  • 自力式調節閥
    自力式溫度調節閥(材質碳鋼、法蘭連接、一字形、適合120度一下介質調溫)
  • 帶指揮器的壓力調節閥
  • 自力式調節閥
    帶指揮器的壓力調節閥(材質不銹鋼、螺紋連接、帶指揮器型、適合微壓調節)

氮封閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氮封閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
